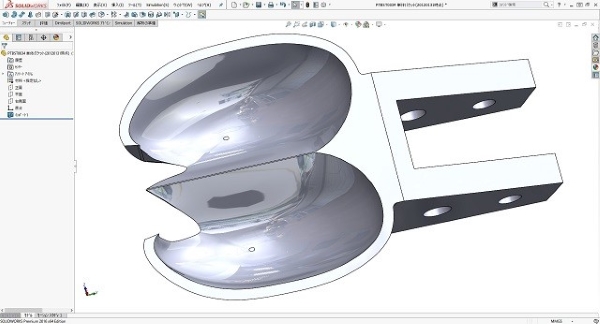

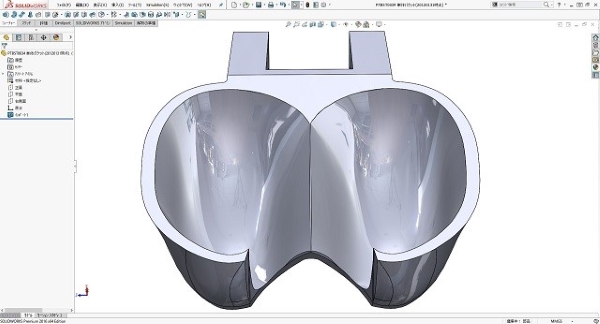

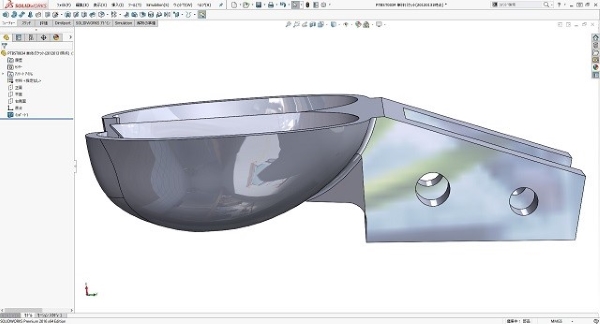

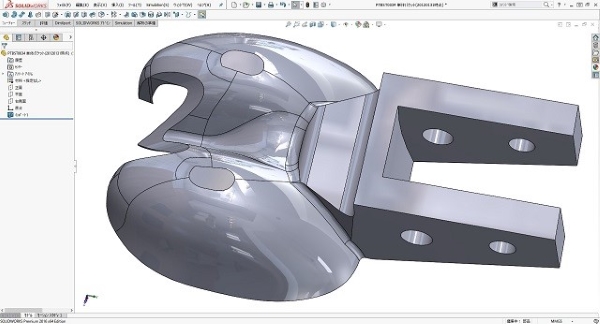

ペルトン水車のランナバケットの3次元形状の例です。
これはランナバケット中央部の刃物のような水切り部の角度を鋭く設計しているので、水切り先端部の切欠き深さが大きくなっています。

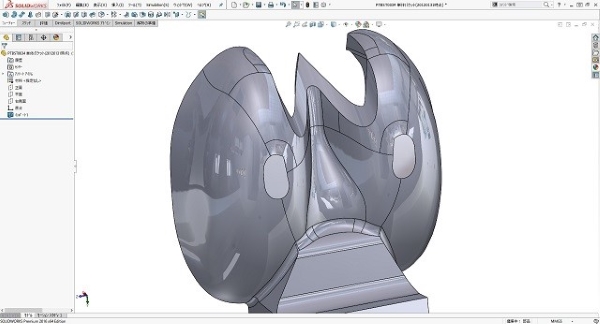

水切り先端部の切欠き深さが大きい場合は、ランナバケット背面部の盛り上がりも大きくなることから、水ジェットの相対速度ベクトルがランナバケツト背面に当たるのを防ぐように背面形状設計を行わなくてはいけません。
