密度の異なる気体が混合されている場合に、高圧ブロワー吸込みによる遠心分離効果で混合気体を分けることが可能な機械です。

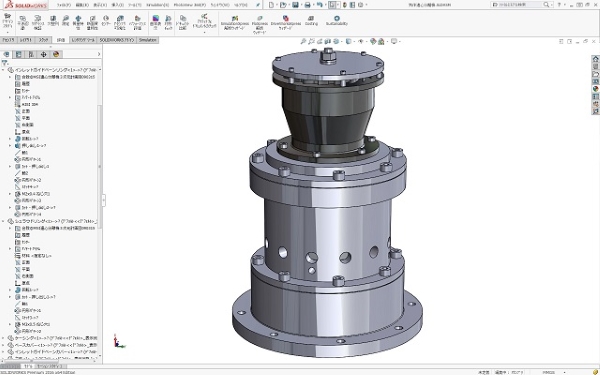

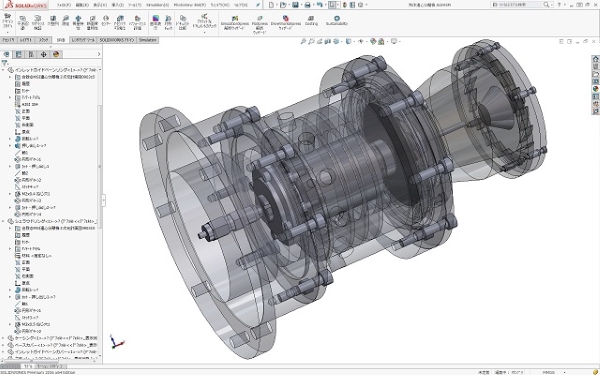

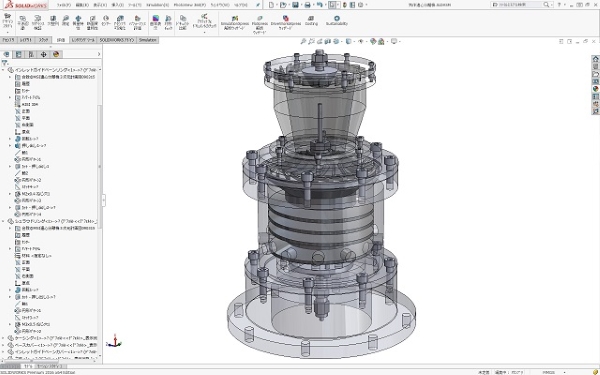

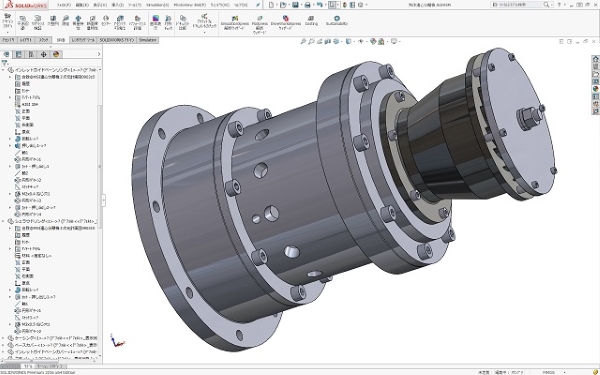

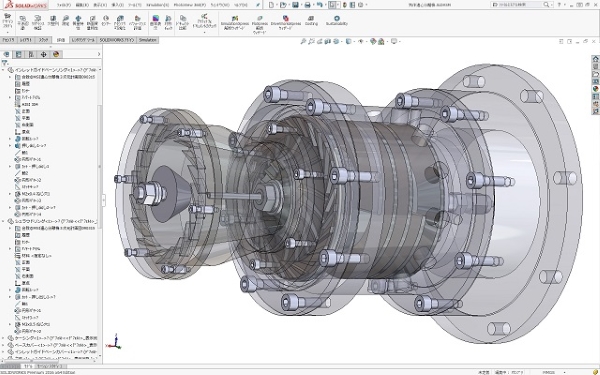

機械の全体構成は、まず強力な吸込み力を発生する高速遠心ブロワーを高速ブラシレスモーターが駆動して、ブロワー吸込み部の負圧部分にサイクロン流れを発生するガイドベーン部を造ります。
そして分離部円錐体部で重い気体を外側に、軽い気体を内側に分離し、内側の軽い気体を外部から取り出すことが出来る設計となっています。
