少し逆ガル型になっているプロペラファン設計例です。

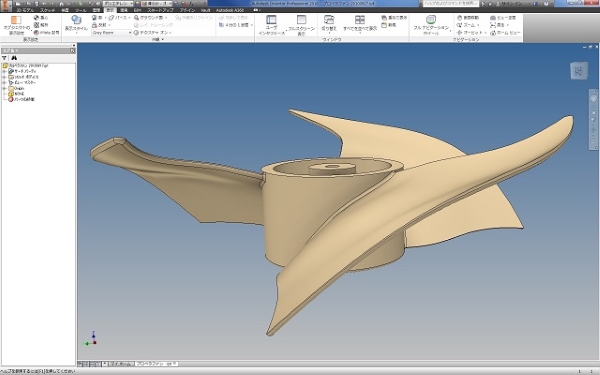

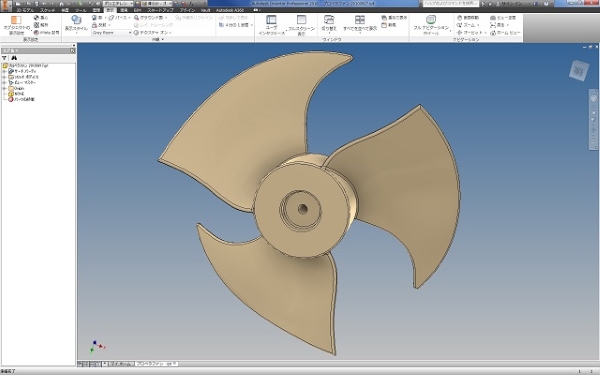

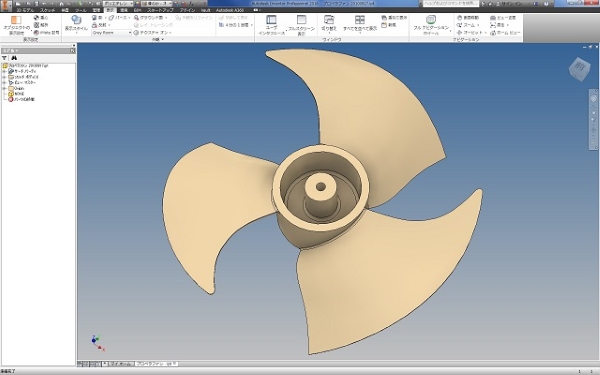

プロペラファン羽根のブレードスパン方向に、羽根形状が逆ガル型に積み上げられて羽根形状が設計されています。
逆ガル型の設計上の意図は、羽根面での半径方向流れをコントロールするとともに、羽根入口側でのかきこみ流量を多くすることです。
また、翼の各翼断面の弦長をかなり長めにとっていることで、羽根負荷が大きくなり、圧力の増加も意図しています。
