空調用に使う高性能なプロペラファンです。

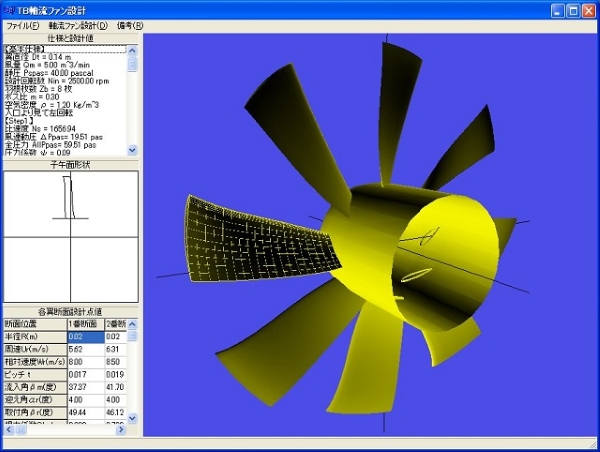

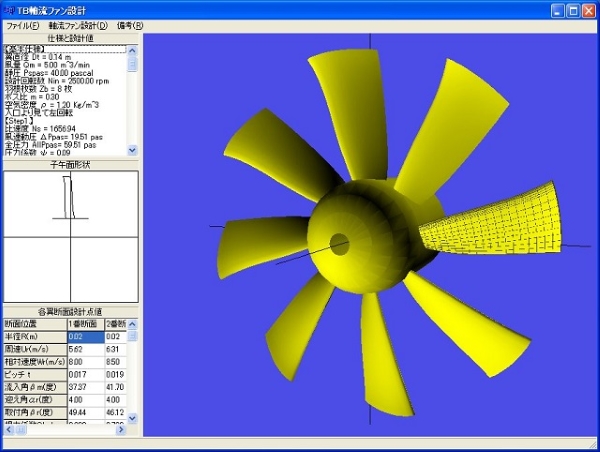

この設計例は、自作のプロペラファン設計ソフトで高性能プロペラファン羽根を設計したもので、その3次元形状をリアルタイムに見ることが出来ます。
また、この羽根形状は3次元形状データとして3次元CADに出力することができ、最終の製品形状を作成していきます。
自作ソフトでの設計計算の流れは、翼ブレードのスパン方向に翼型を生成する円筒面を20断面造り、それぞれの翼断面で最適な翼型を最適化計算から生成してブレード3次元形状が作成されます。
