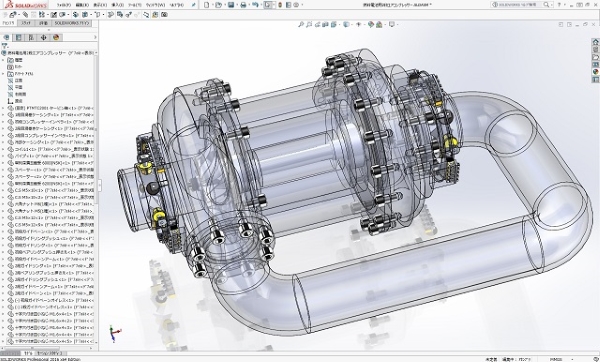

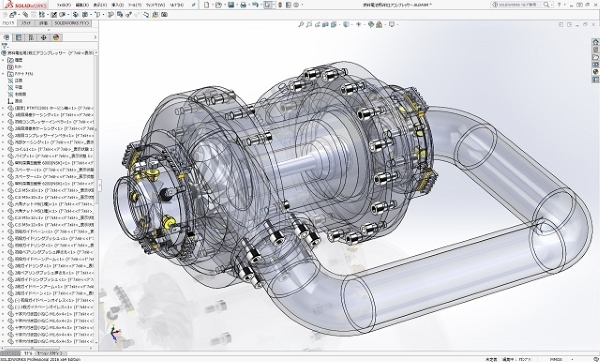

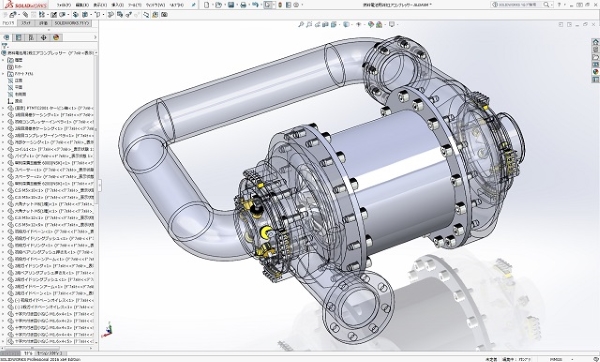

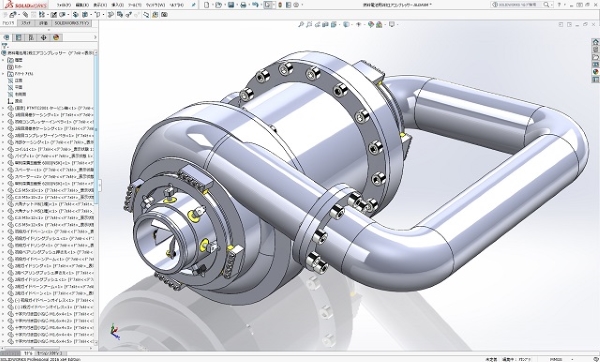

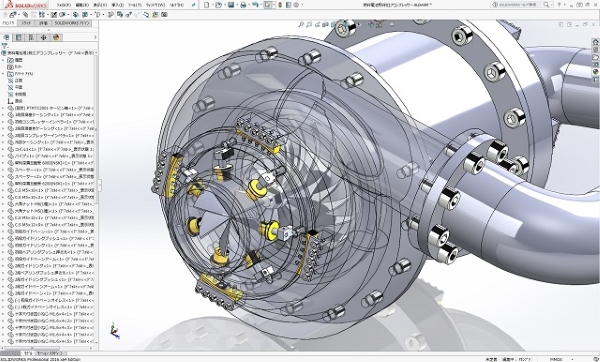

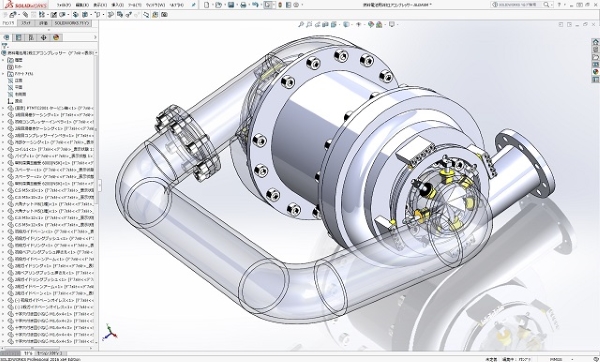

燃料電池車の燃料電池ユニット用の可変インレットガイドベーン付2段遠心コンプレッサーです。

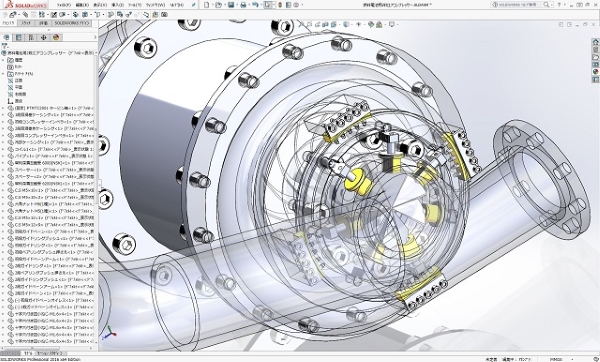

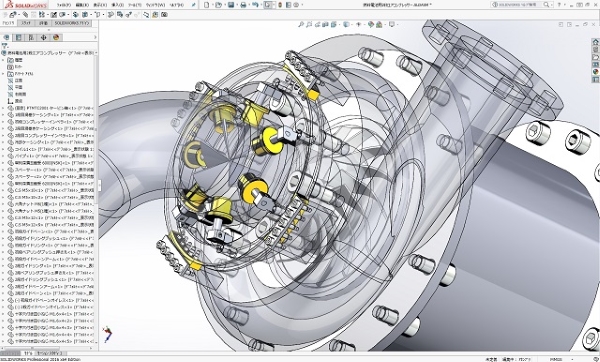

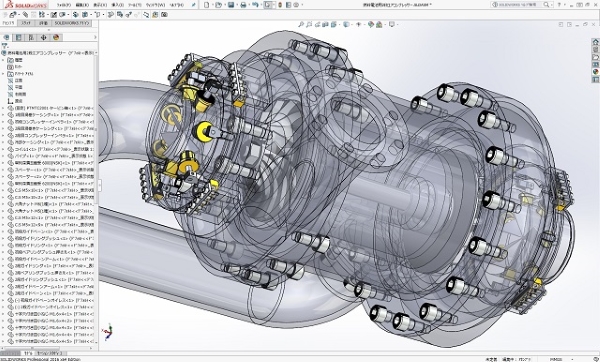

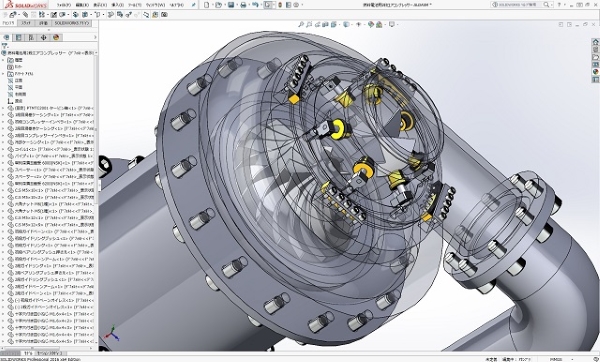

可変インレットガイドベーンは、コンプレッサー1段目と2段目の各々の入口の可変リンクモーション機構により可動するように設計しています。
インレットガイドベーンを可変にすると、流量が減少した場合にサージングが起きる範囲が少なくなり、安定した高効率でのエア供給運転範囲を広げることができます。
