燃料デブリの切削・吸引を同時に行い、外部に取り出すための「燃料デブリ切削吸引ターボドリル初号機」の設計です。

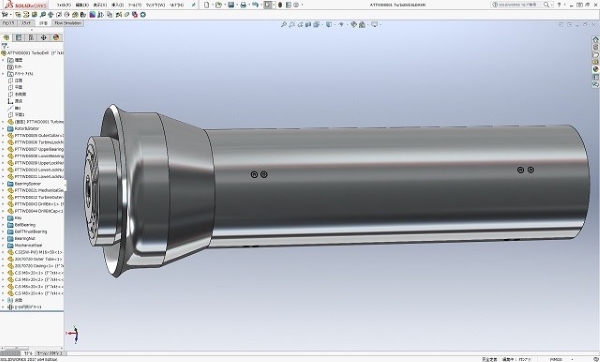

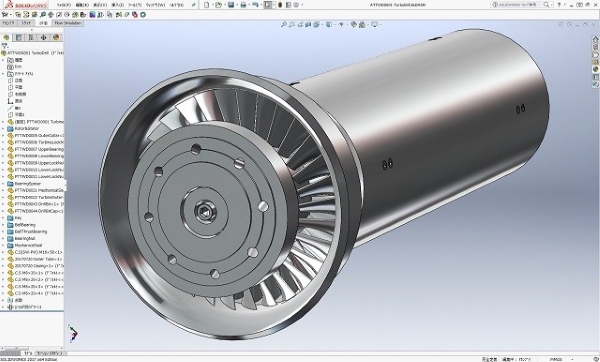

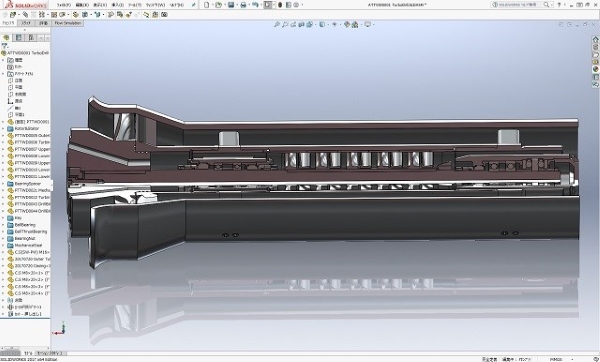

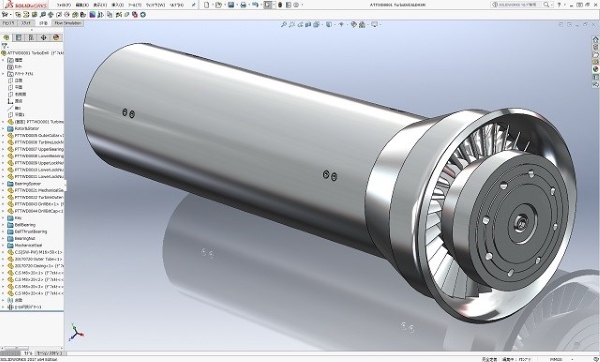

外形は筒型ターボドリル本体部に切削刃物が付き、デブリ切削と同時に切削切り粉を水と共に吸い出すターボドリルタービンで駆動される同軸ポンプが付いています。

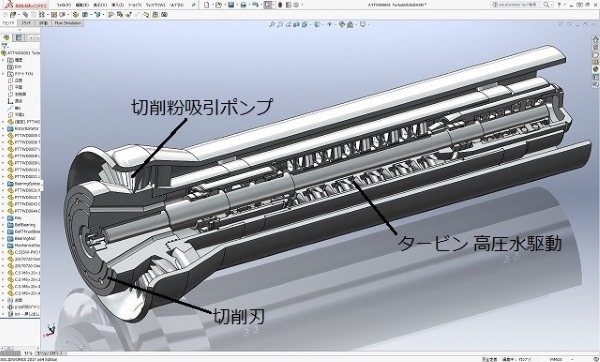

タービンは高圧水で駆動される多段水力タービンであり、それが小型で強力な動力を発生し切削刃を回転させて燃料デブリを削り取ります。
その際、水中で水を噴射しながら燃料デブリを削るので、水に混じった粉末状燃料デブリはタービンで同時に駆動されている軸流ポンプで強力に水とともに吸引されてパイプを通って外部に取り出されます。
