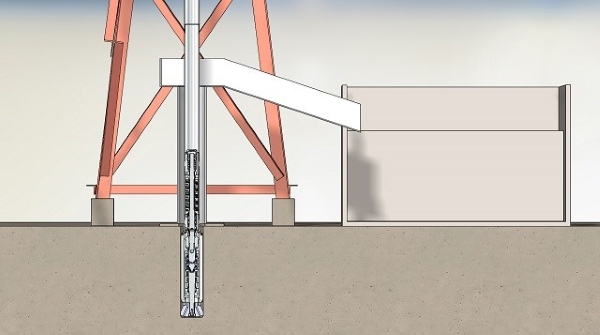

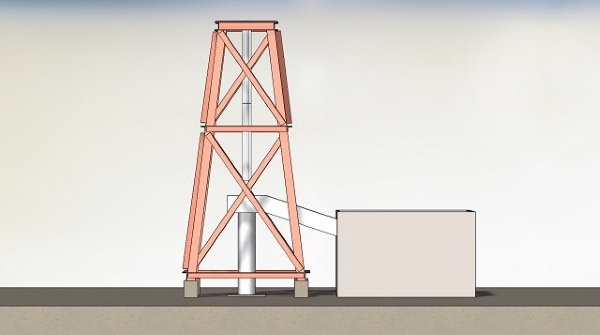

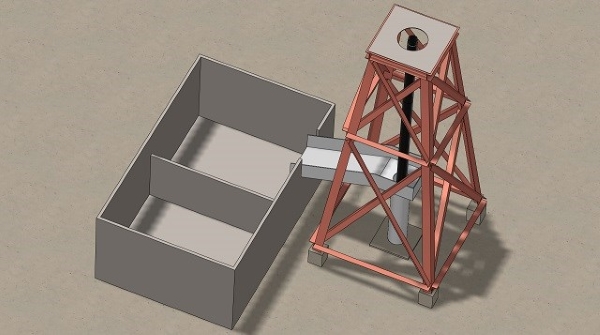

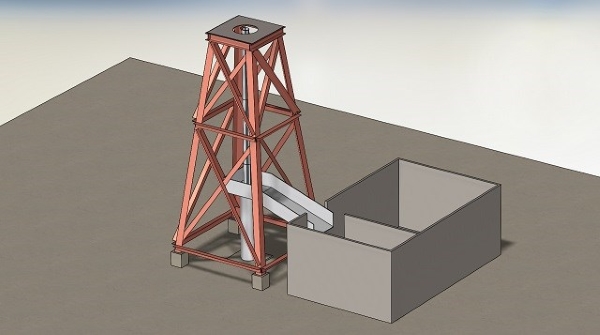

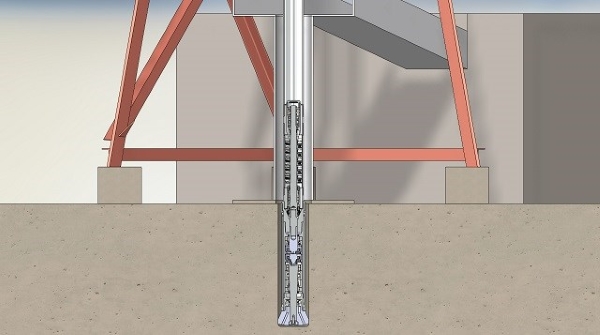

ターボドリル掘削装置のプラント全体構想です。
ターボドリルは液体タービン駆動の機械なので高圧ポンプで高圧液を送る必要がありますが、この図では未設計です。
ターボドリル駆動用液体は、循環使用が出来るよう「沈殿槽」に掘削土と共に回収され、綺麗になった液体が再度ポンプでタービンに送られ掘削します。
つまり、掘削システムの重要な要素は、ターボドリル・掘削パイプ・高圧ポンプ・掘削櫓・掘削液回収部・沈殿槽となります。
