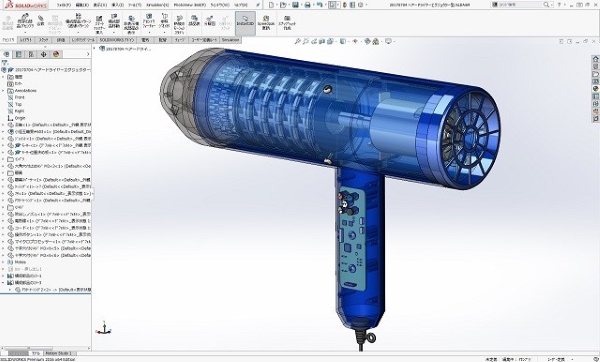

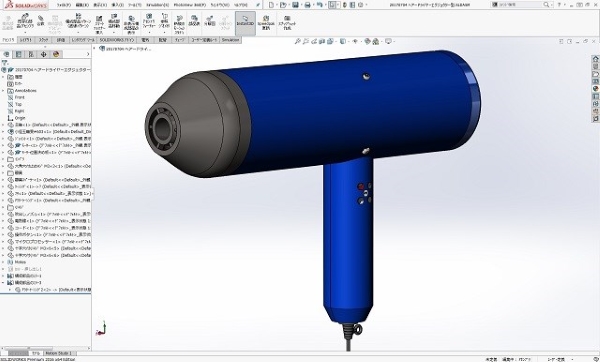

一般のヘアードライヤーよりも強力な風を発生出来る、エジェクタ型ヘアードライヤーの2号機の設計です。

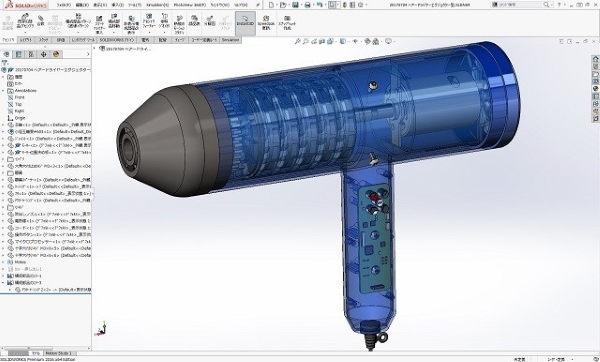

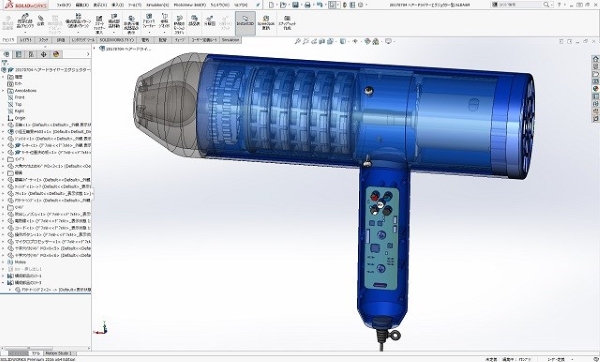

今回の2号機では初号機にあったエジェクタ外側ダクトを無くしていますが、多段遠心ブロワーにて造られた強力風はドーナツ状スリットから環状に噴射され、それが廻りの空気を引き連れて髪に送風することが可能です。

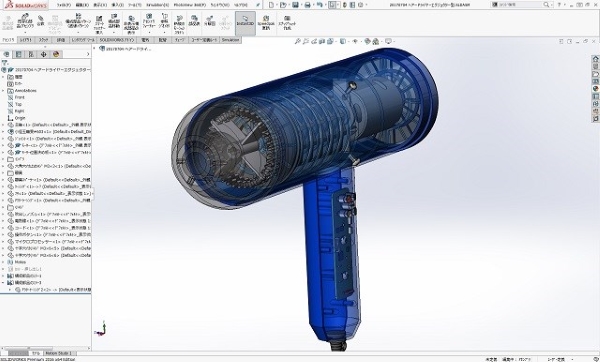

それと今回の設計変更では、モーターと遠心ブロワの配置を空気入口側にモーターが有る様に変更しています。
それは初号機の流れ解析結果を見た時ブロワー下流側にモーターがあったために、空気がモーターに衝突してかなり流れを邪魔されていたので、今回の配置であれば高圧ブロワ吐出空気は直ぐに噴出しスリットに達して損失が少なくなるからです。
