フランシス水車のガイドベーンにかかる水圧の流体力によるガイドベーンアーム部の強度構造解析の例です。

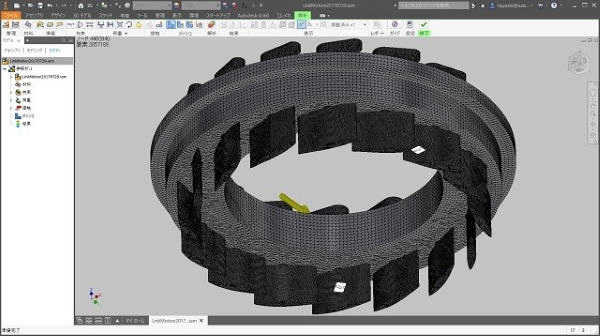

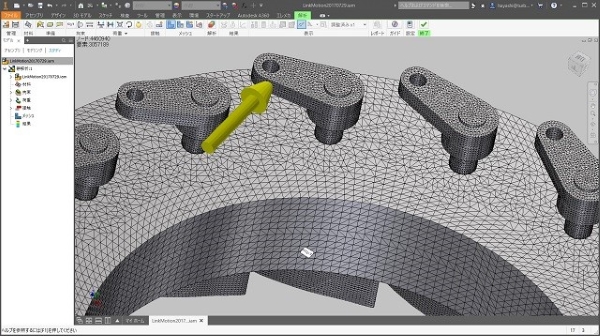

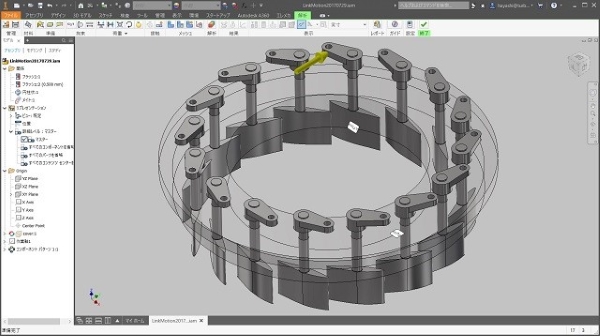

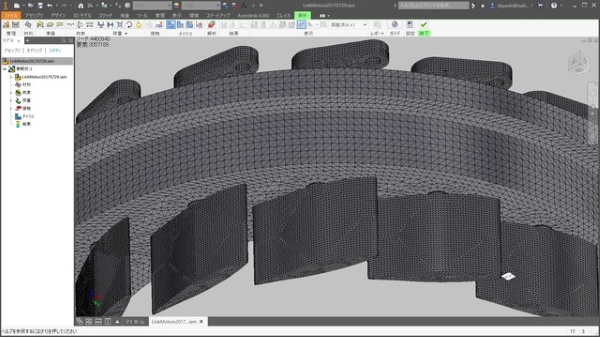

フランシス水車の16枚のガイドベーンが上カバーに取り付けられている状態で、ガイドベーンアームのリンクピン付近に回転する力を、流体力の作用として流体解析から持ってきた値をかけます。

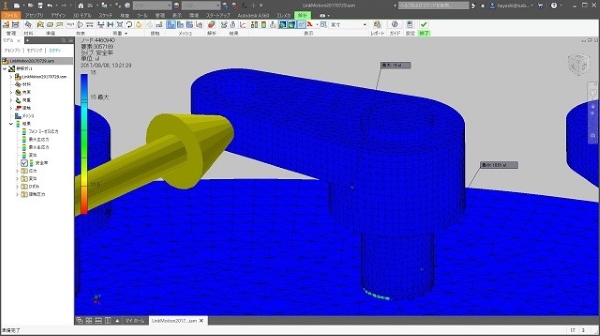

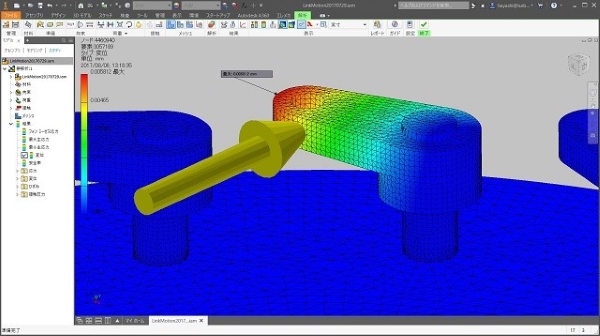

この結果、最低安全率でも10.5ありますので、安全率５以下のところは全くなく、繰り返し開閉荷重がかかっても安全です。
