2段遠心コンプレッサー 流体解析①

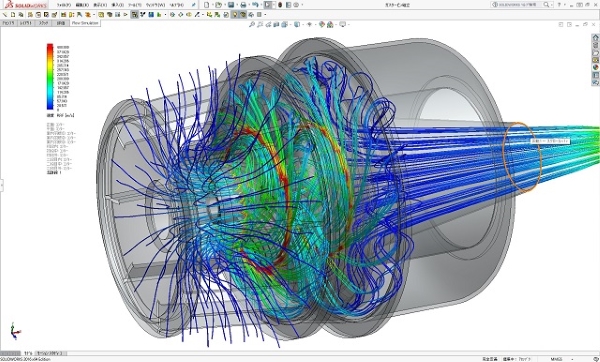

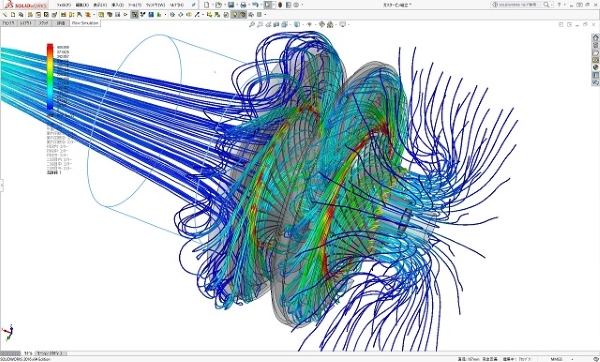

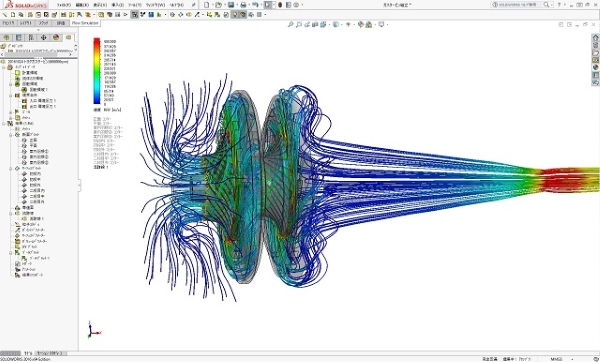

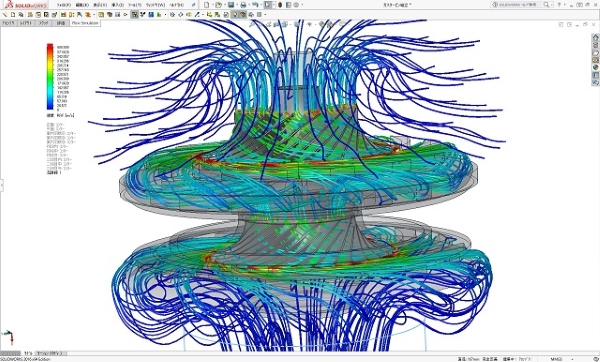

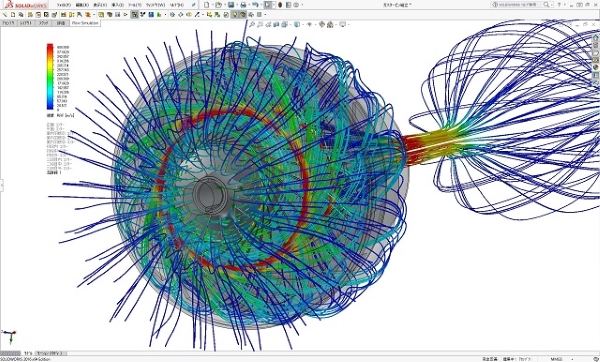

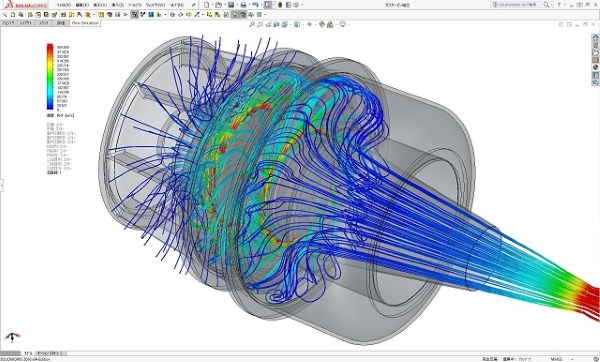

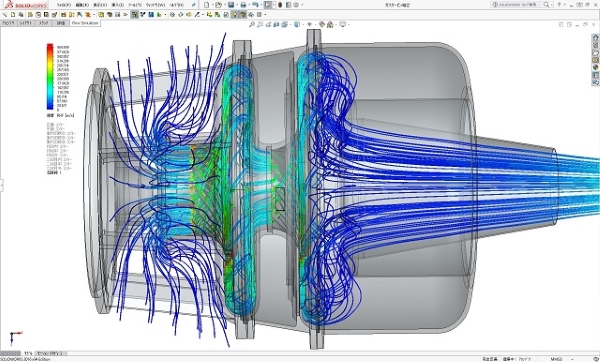

空気用の2段遠心コンプレッサーを設計して、流体解析を行った結果の流跡線図です。
このコンプレッサーはインペラ直径130mm程度ですが、毎分8万回転で圧力比が5以上出ています。
ただ、まだディフューザー部やリターン羽根部形状に改良の余地があり、更なる高圧力比化と高効率化の設計変更と性能解析を行っていきます。
