超高速回転で単段のプロペラ型軸流ブロワーを使った強力に送風する小型ヘアードライヤーを設計して、それの流体解析シミュレーションを行った結果図です。
一番上の図が超高速軸流ブロワーを使っているヘアードライヤーの全体設計図ですが、ハンドル部と本体部の送風部の大きさの比較で分かるように非常に小型のヘアードライヤーとなっています。

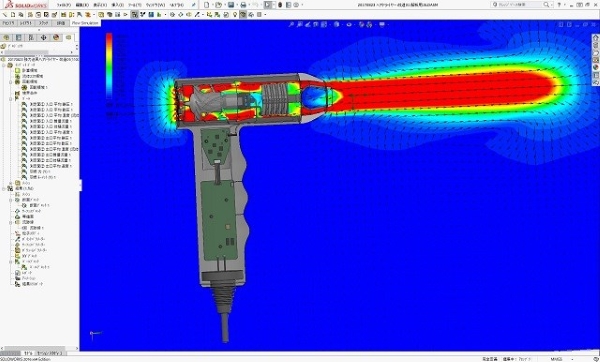

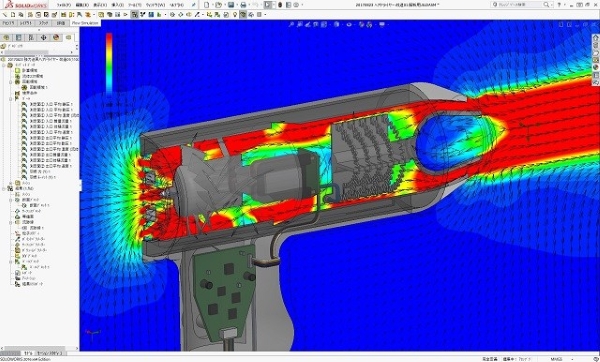

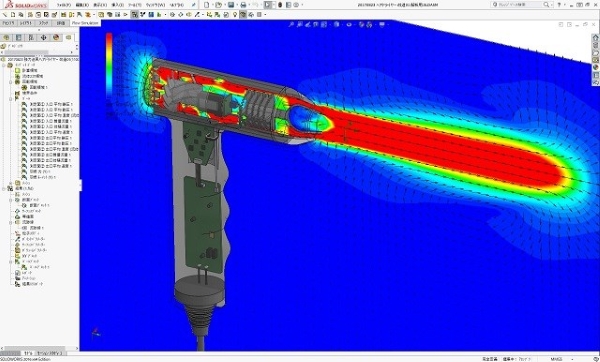

色分布図は風速を表しているのですが、ドライヤーからの送風速度は毎秒20m以上と相当に強力な風となっています。
また、強力な送風はドライヤーのノズルからまっすぐ出ていますが、これが髪に作用すると、あっという間に濡れた髪が乾くことになり、頭をマッサージする効果も有ると思われます。
そして、これだけ強力な送風を造っている軸流プロペラ型ブロワー部での消費電力は100Wほどになりますが、思ったほど大きくはありません。

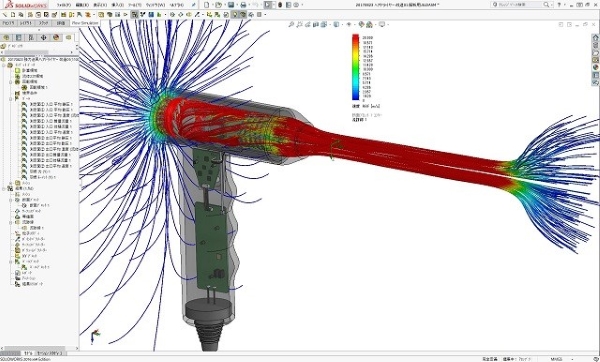

流跡線図からは、空気のドライヤーへの吸込みと内部ブロワーにより強力に空気が加速される様子、そしてまっすぐに噴き出す強力な送風が良く分かります。

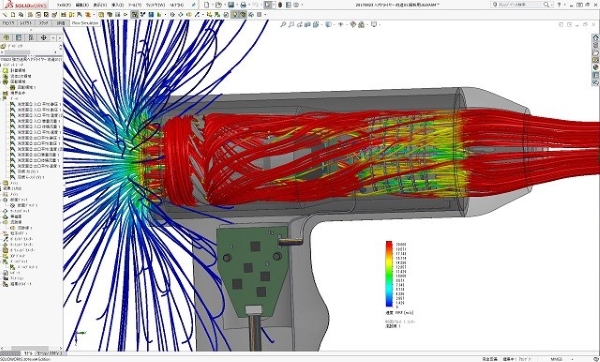

また、単段軸流ブロワー部の吸込みから加速までの流れも良く分かり、空気加熱ヒーター部を少し減速しながら通る様子とノズルで再加速されることも分かります。
