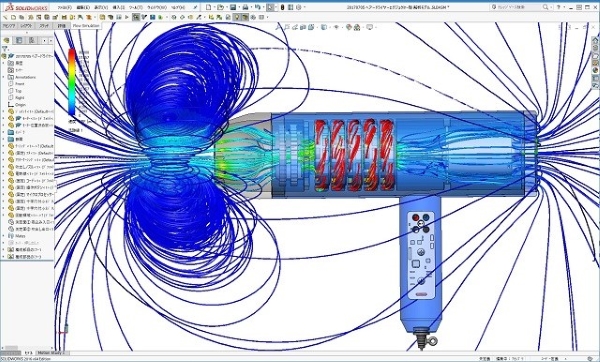

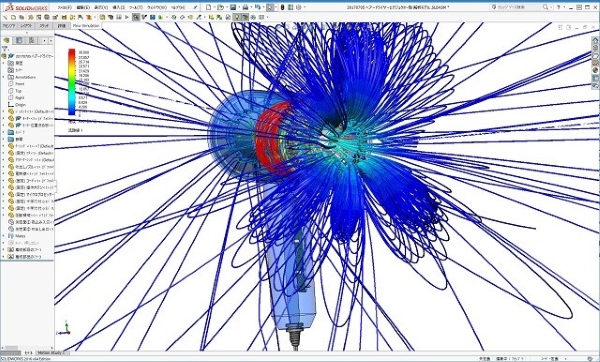

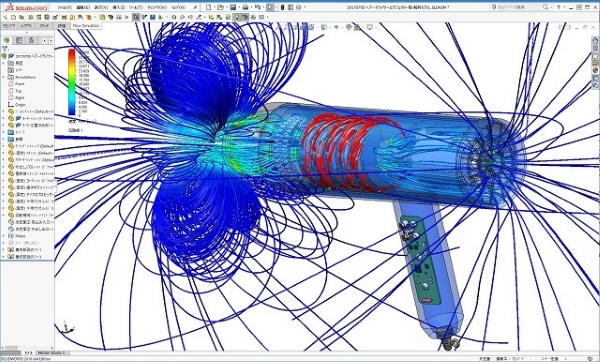

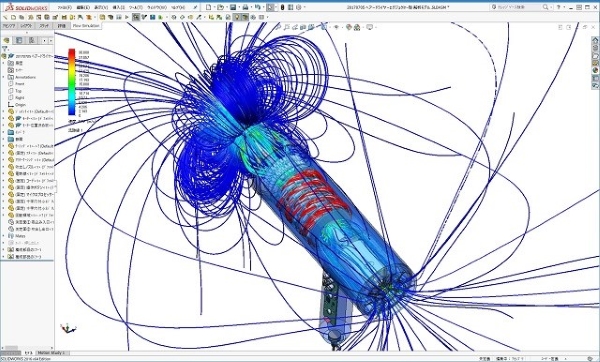

強力送風が可能な多段羽根遠心ブロワ式のヘアードライヤー2号機に改良を施した時の流れ解析シミュレーション結果図です。
今回は2号機から噴出ノズルスリットの直径の拡大を行って、ノズルからの空気噴流を遠くまで届かせる意図の設計変更を行い、流れ解析シミュレーションを実施しています。
今回の改造による流れシミュレーションの結果を見ると、思ったように遠くまで空気が届いていないことと、ノズル径を拡大してノズル面積が広がったことによる噴出速度の低下が見られます。
ノズルからの空気噴出速度は落ちましたが、ノズル噴出流がその廻りの空気を引き連れる割合は増えたようです。
空気流量の増加は髪に当たる風量の増加となっていますが、より遠くまで風が届く改良が必要です。
