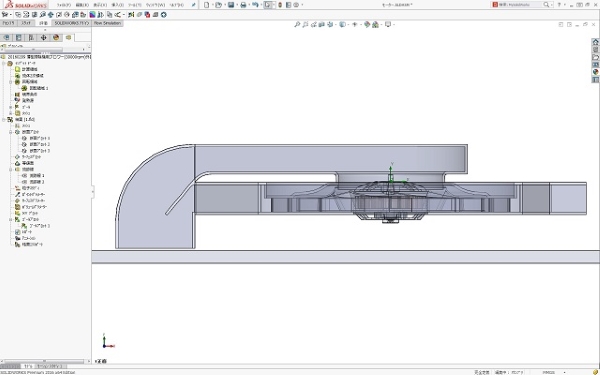

薄型のロボット掃除機向けや薄型布団クリーナー向けとして、薄型ブロワーの流体性能解析をした事例です。特徴は、全体厚みが50mm以下の薄型である点です。

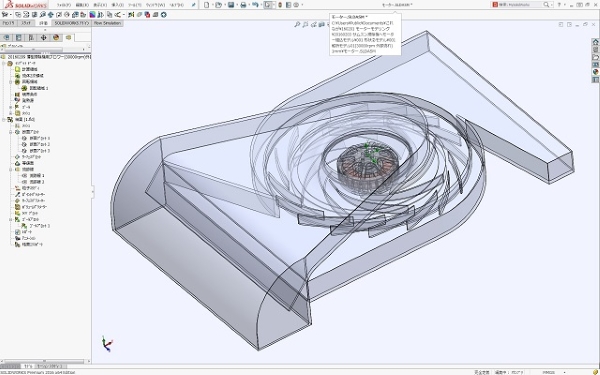

そのためにブ、ロワー吸込み部に高速の薄型アウターローターブラシレスモーターを配置し、高速でインペラを回転させます。

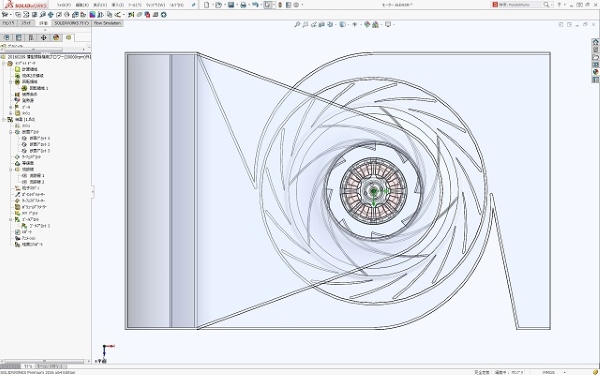

高性能インペラが造った流れは、羽根ありディフューザーで充分に圧力回復されます。

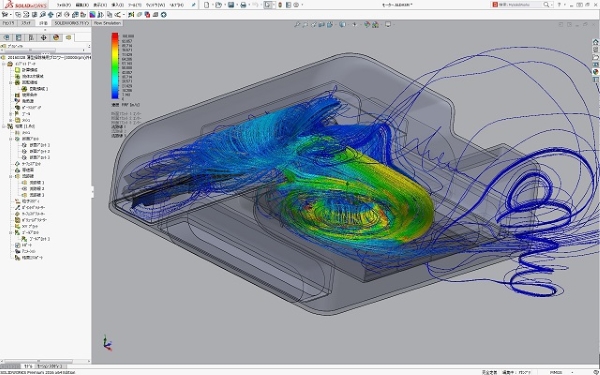

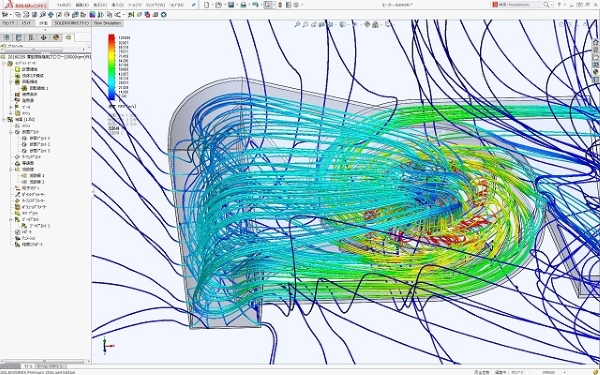

そして、その効果で強力にノズルからゴミを吸込む流れを造るのですが、さらにブロワー排気の半分ほどをノズル部に戻し循環させることで、ゴミを巻き上げて強力に吸込む効果も付加しています。
ブロワー排気の残り半分は、モーター制御電子機器を冷却するのに使われます。
