IST社MOMO2号機 -Project MOMO2-

HEADLINE

<飛行時の機体周り流れ解析>
 MOMO2号機形状モデル B解析結果画像(迎え角4°)

MOMO2号機形状モデルを使用した、飛行時の機体周り流れ解析(迎え角4°)の結果画像です。

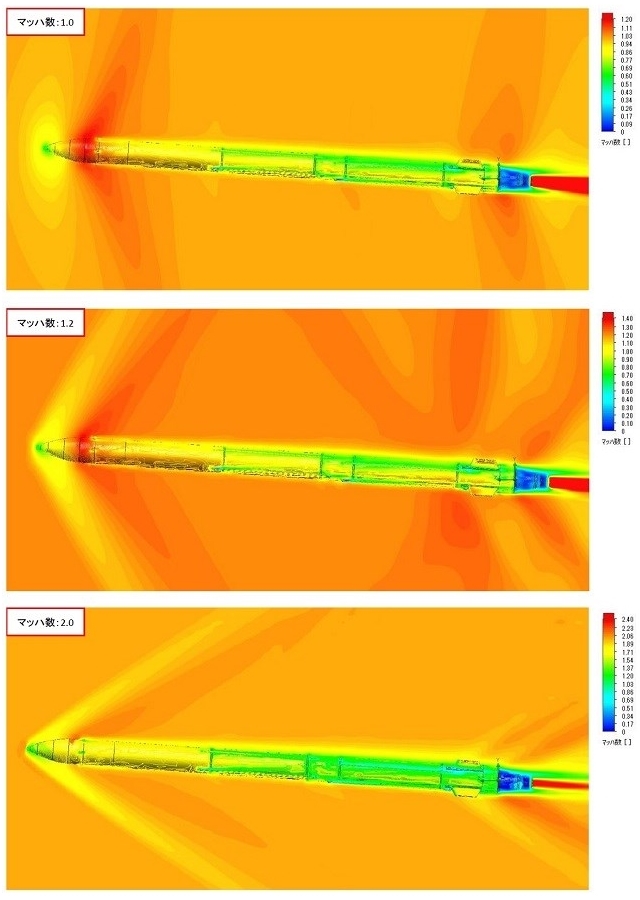

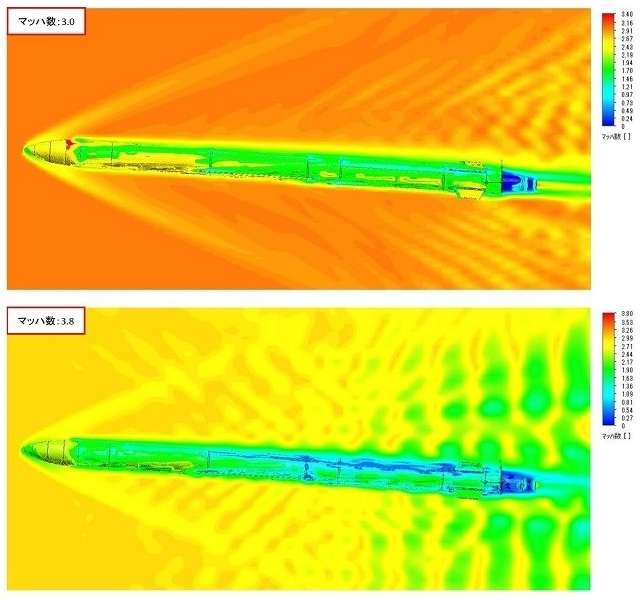

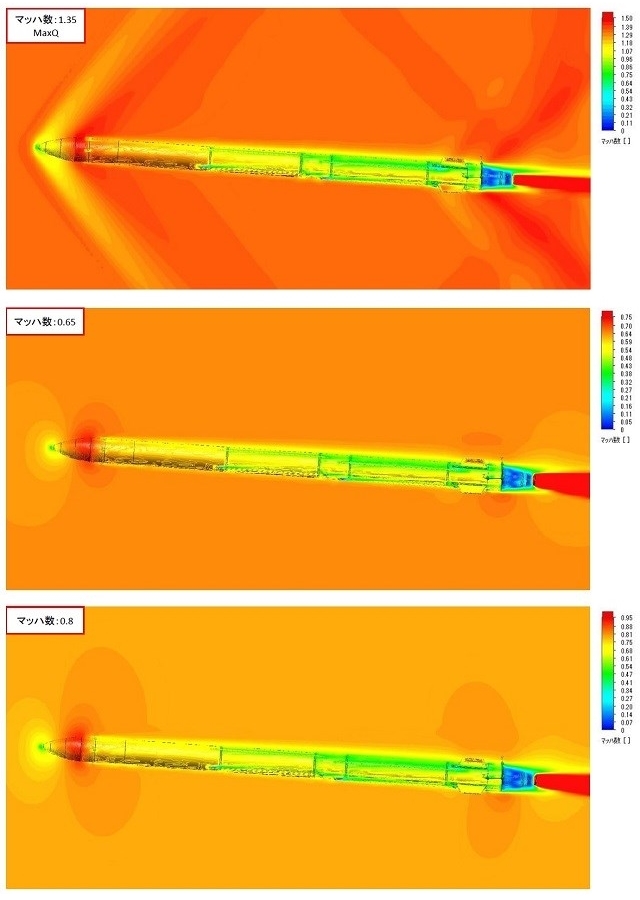

次図は、各設定マッハ数毎で解析した時のマッハ数色分布です。

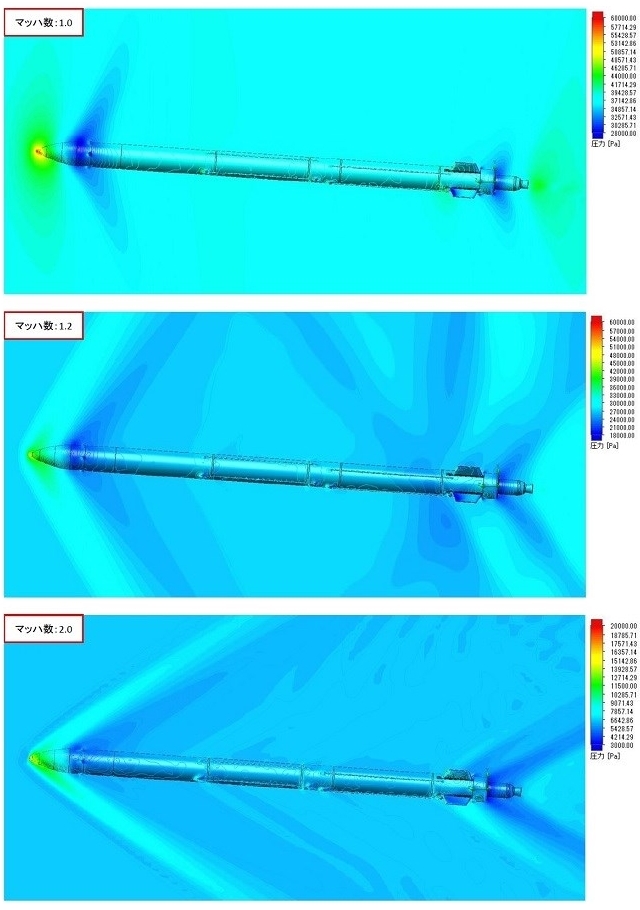

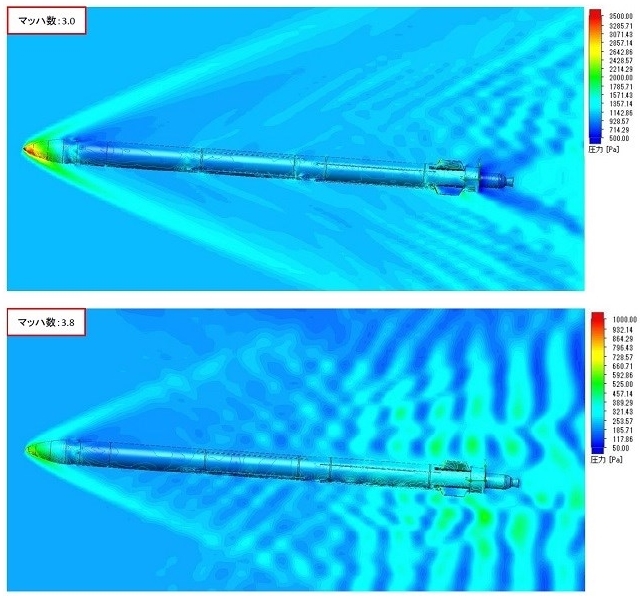

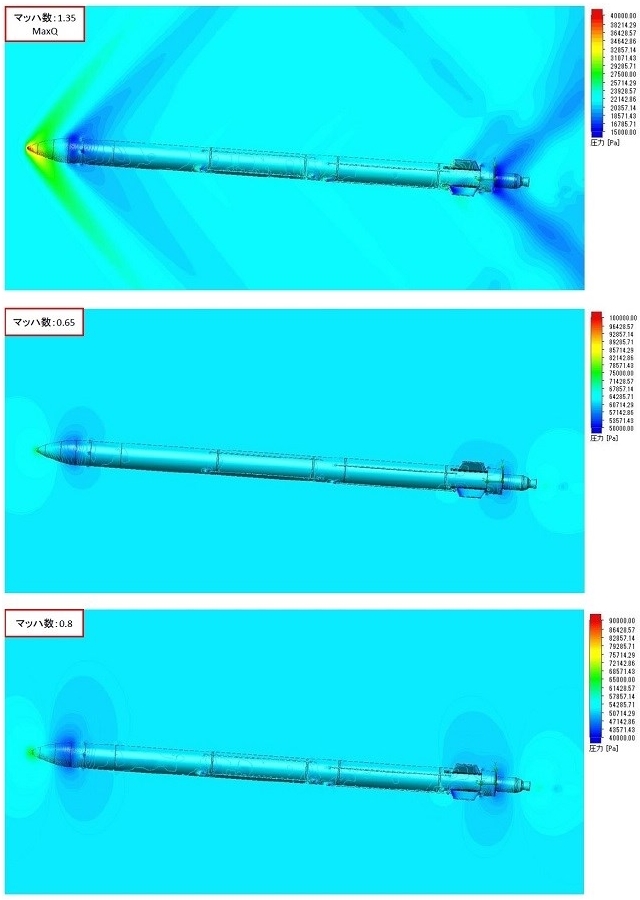

そして次図が、各設定マッハ数毎で解析した時の圧力色分布です。
