<パーソナルジェット機「Kikka」>
 1人乗りモデル D流体解析

パーソナルジェット機Kikkaの飛行時流体力(抗力、応力、機体表面圧力分布など)の解析途中です。

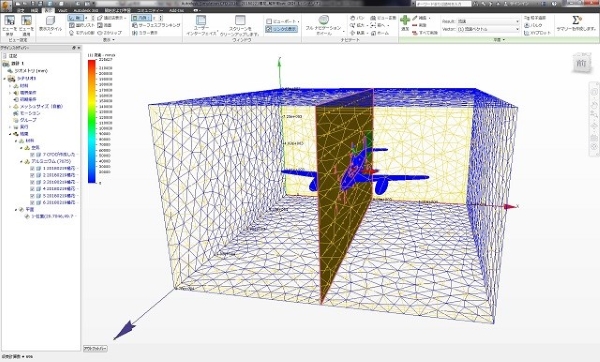

次図のように、風洞的な四角い外部領域をKikkaモデルの周りに設定して、解析用メッシュが切られています。

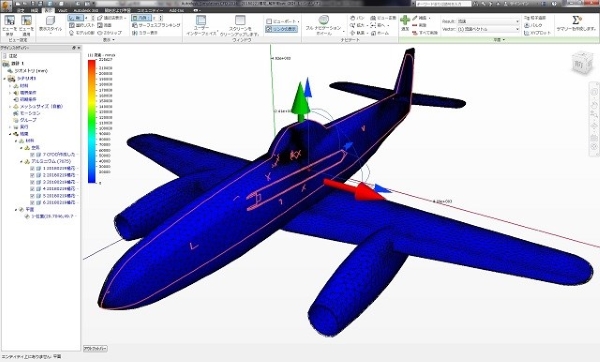

次図は、機体表面の解析用メッシュ状態です。
画像だと見づらいですが、細かいメッシュになっています。

このKikkaモデルの解析では、機体前方から時速600kmに相当する毎秒167m/sの空気が流れてくることで、機体の飛行状態を再現しています。

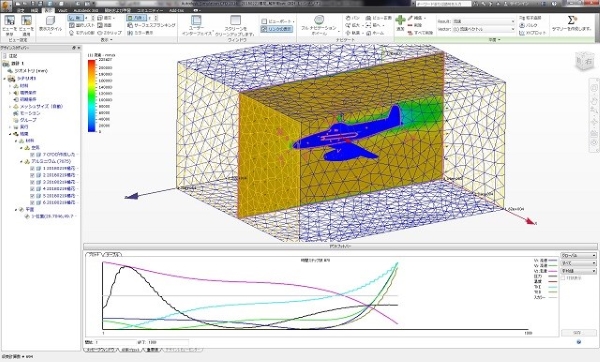

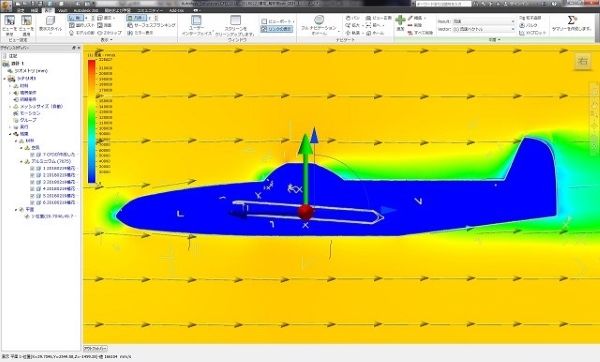

そして、機体中心線での断面速度色分布が次図となります。

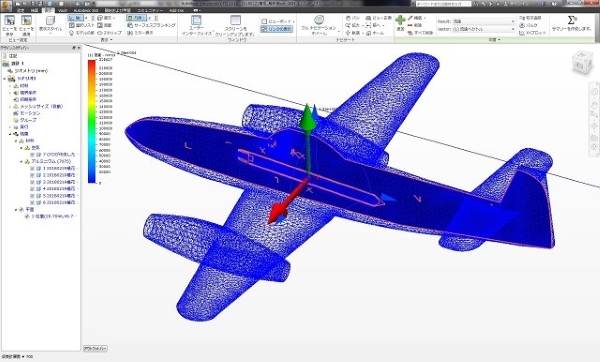

次図は、機体解析用メッシュのワイヤーフレーム表示です。
