特殊軸受け単段衝動タービン

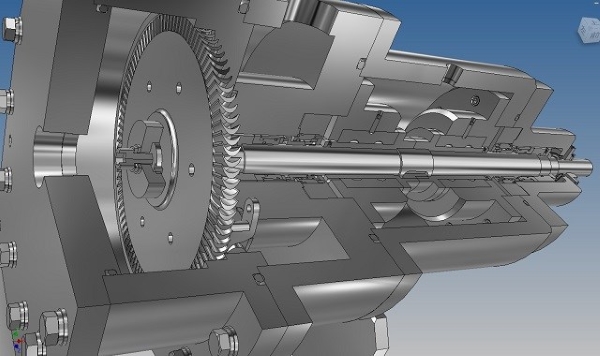

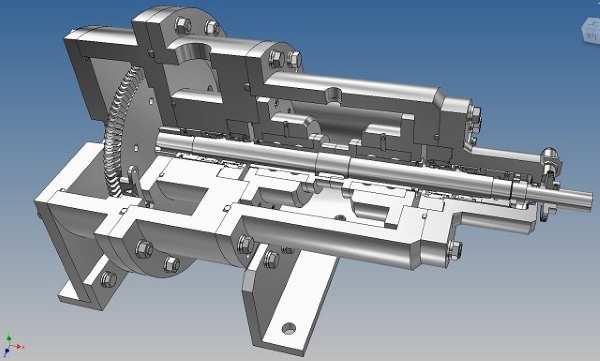

流体のシーリング構造を兼ねた特殊な軸受けを持っている、軸流型単段衝動タービンの設計例です。

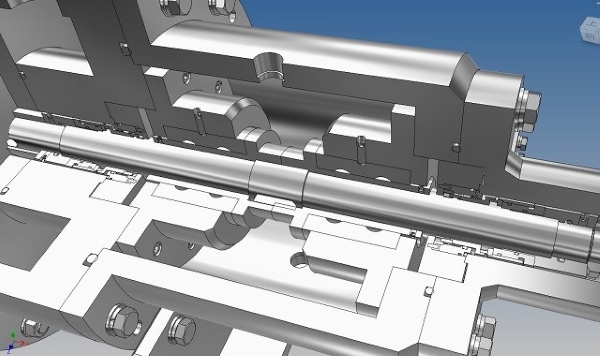

使用する気体蒸気が、大気中に漏れることを絶対的に無くすために採用したメカニカルシールとすべり軸受は、すべり軸受部を液体中に入れることで、軸受部に漏れた気体は液体に溶けて排出され、大気への漏出を防ぎます。
