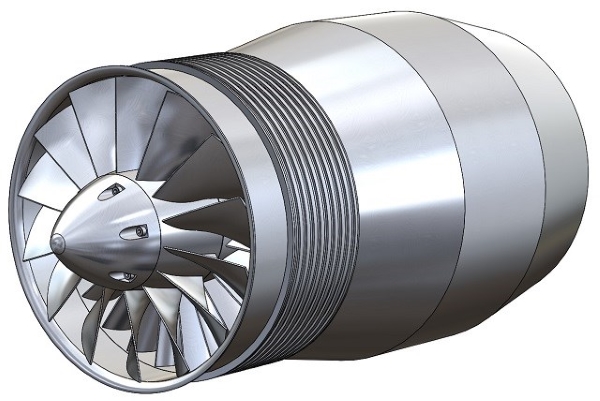

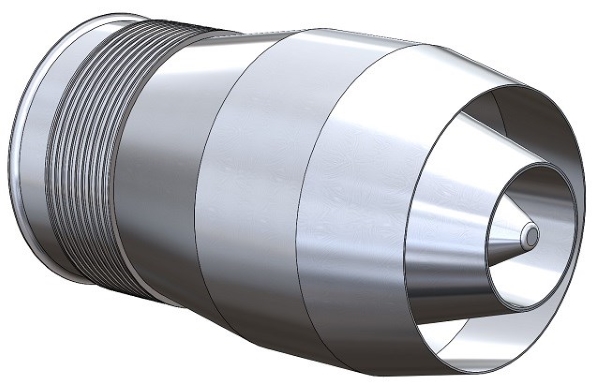

ターボファンエンジンの3次元設計事例です。
エンジン型式は1軸式ギアードターボファンエンジンであり、推力は2000Nほどです。

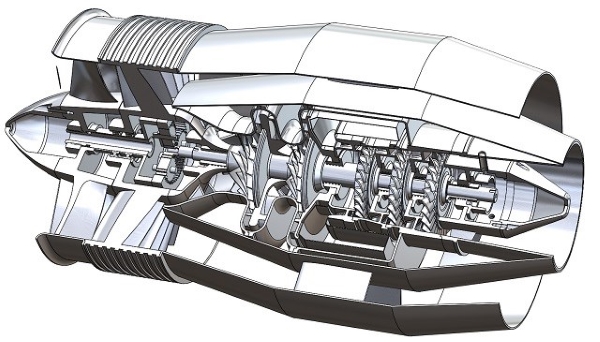

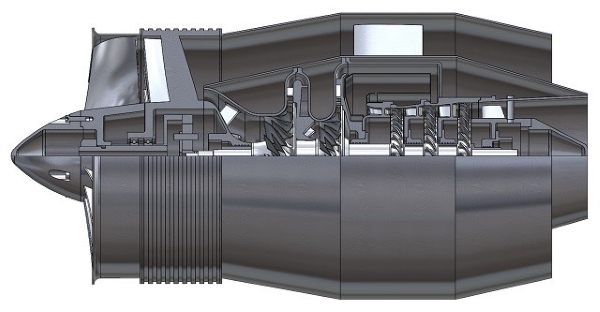

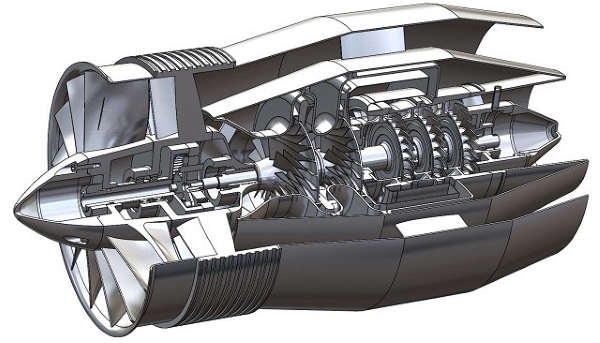

圧力比は7程度、タービン入口ガス温度は800℃程度、熱効率は20％程度となり、ファン1段・遠心圧縮機2段・軸流タービン3段の構成です。
非常に軽量で小型のターボファンエンジンなので、用途は水平巡航ドローンの推進エンジンとしての使用が推進効率も良く適切です。
