高圧・大風量遠心ファン

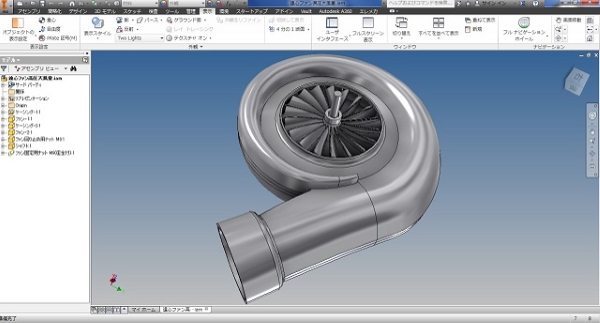

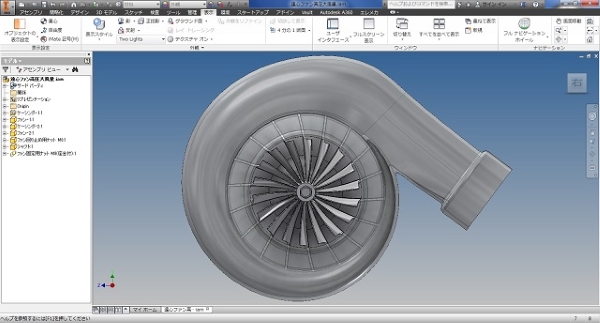

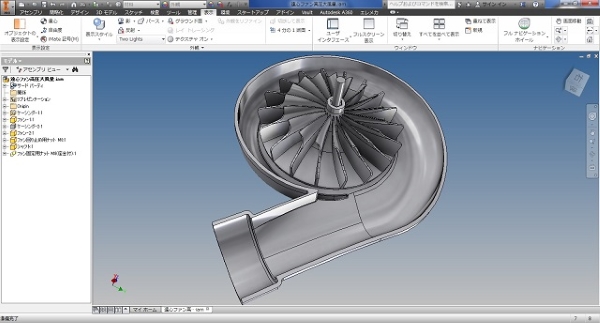

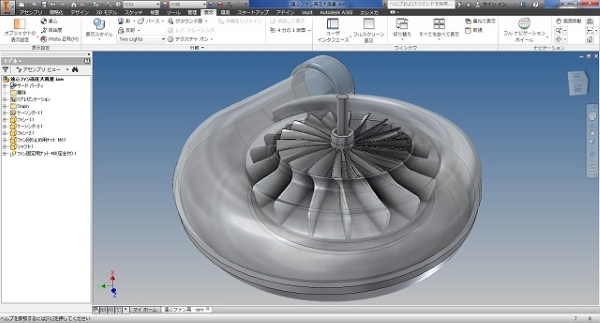

高圧・大風量型の遠心ファンの設計例です。
遠心ファンでの高圧を達成するためにインペラ出口羽根角度を半径方向として最も高圧が出やすいように設計しています。

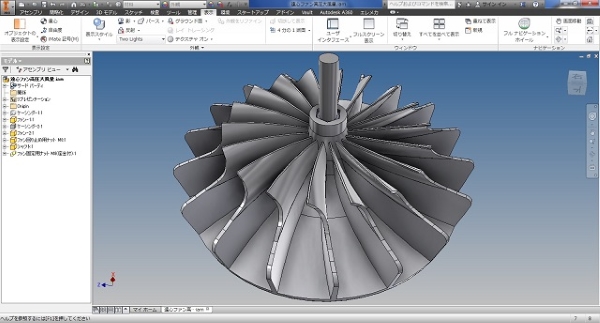

また、大風量に対応するためにインペラ入口吸込み状態を改善するインデューサー形状を設け、更に吐出渦巻きケーシングの断面面積を全体的に大きくして風量を確保しています。
