燃料電池車用エアコンプレッサー @遠心ターボ型

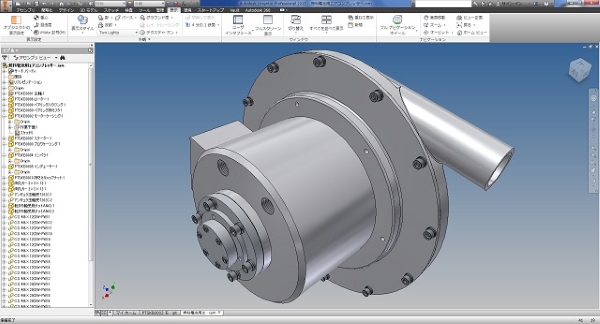

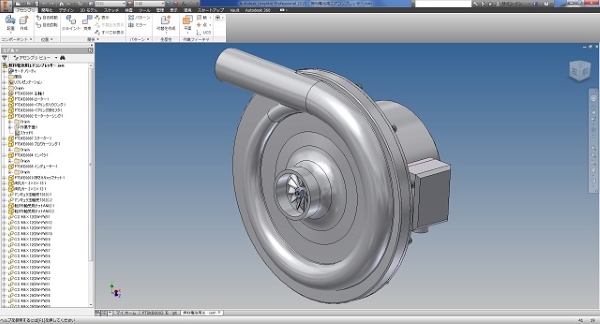

燃料電池に高圧空気を供給するターボ遠心コンプレッサーです。

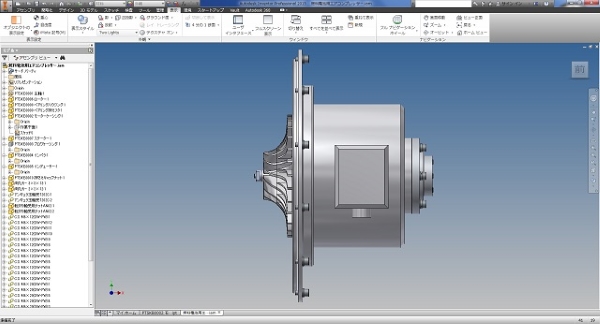

小型の燃料電池車などに使える空気供給ターボコンプレッサーですが、単段の遠心コンプレッサーで圧力比を上げるために水冷のDCブラシレスモーターで毎分5万回転以上で作動します。

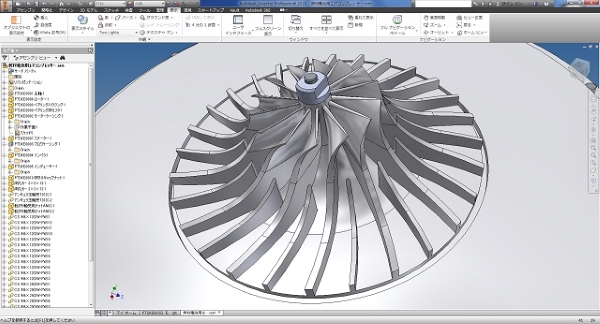

この設計例での長所は、高効率3次元インペラを採用していますが、3次元インペラのインデューサー部分を別体方式にして高性能を保ちながら、比較的製造し易くしている点です。

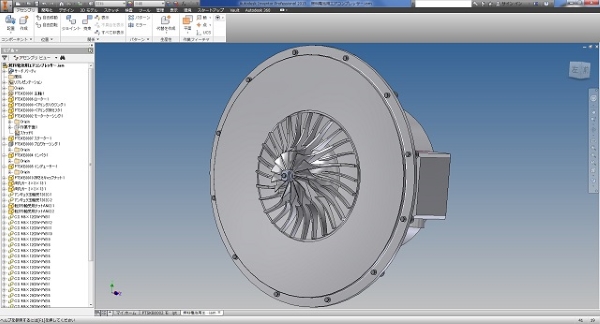

さらに、羽根なしディフューザー部の直径を充分に大きくすることでコンプレッサー圧力比を高くしています。
