ファンブレードの構造解析事例です。ファンが高速回転する場合の耐遠心力強度を求めています。

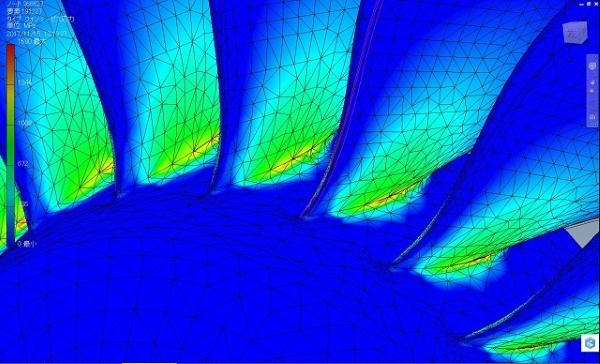

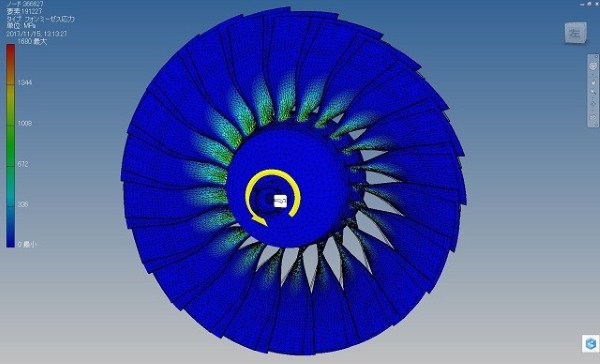

上図の上から二枚は、遠心力によりファンブレードに発生する応力の分布色分け図です。

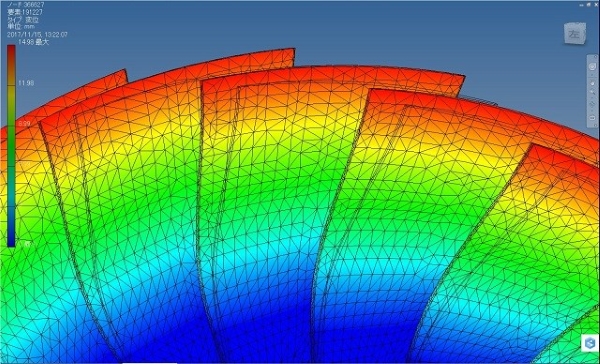

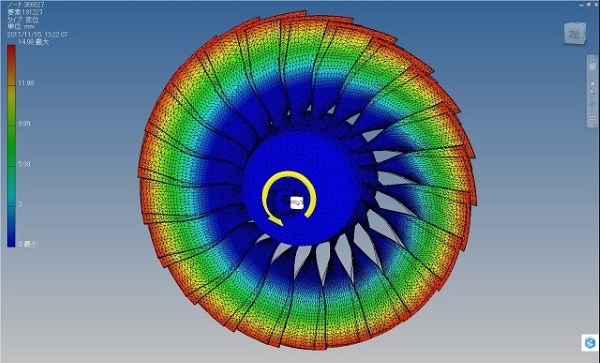

その次の二枚は、遠心力によるブレードの変位分布図です。３次元複雑曲面羽根として設計したために変位がかなり大きく出ており、ファンブレードのボスからチップまでの部分翼型の積み上げ中心ラインをシンプルな直線状に変更しなければならないようです。

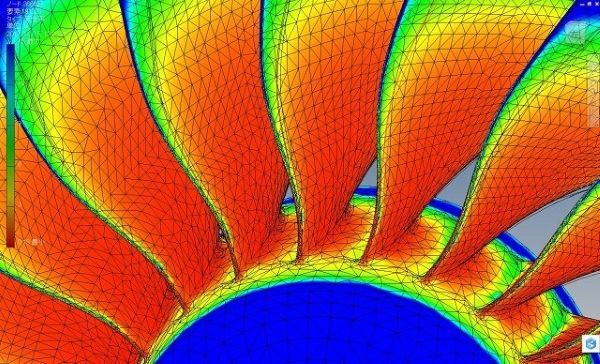

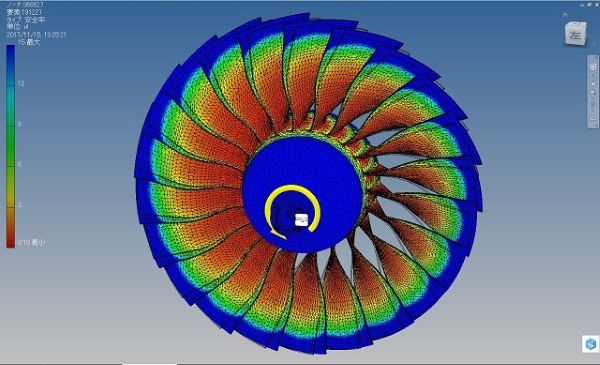

そして最後の二枚は、遠心力応力に対してどれだけ安全かを示す安全率分布図です。 安全率分布を拡大してみたものが次図ですが、ファンブレード付け根あたりの安全率が低くなり、部分翼型断面の厚みを見直す必要があるようです。
