軸流ガスタービン羽根 強度解析










軸流ガスタービン羽根の遠心力強度解析の例で、耐熱鋼製の軸流ガスタービン羽根が毎分10万回転で回った時の遠心力に対する強度解析を行っています。

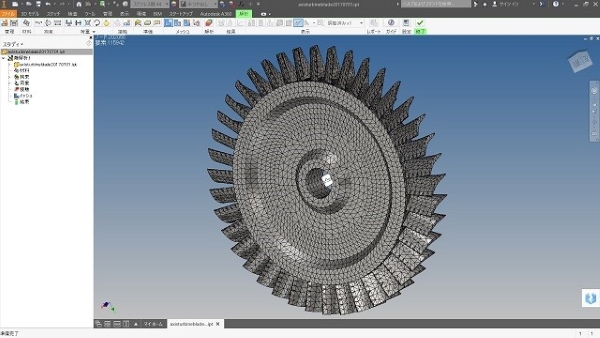

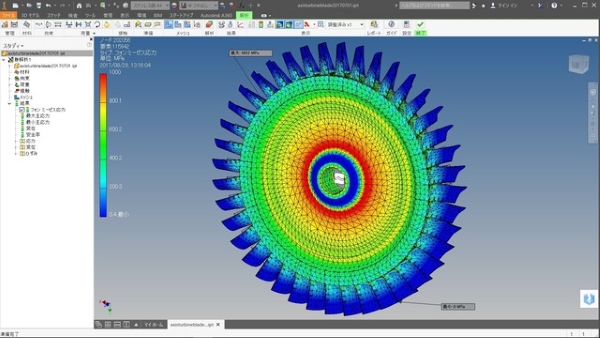

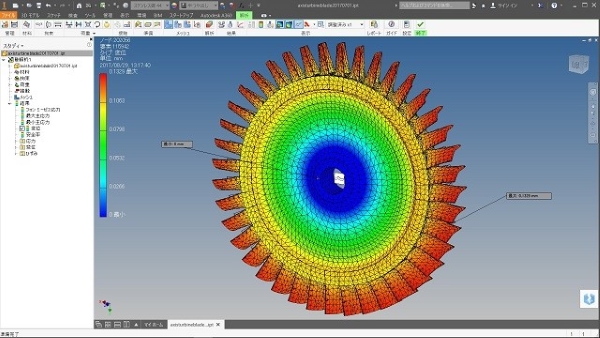

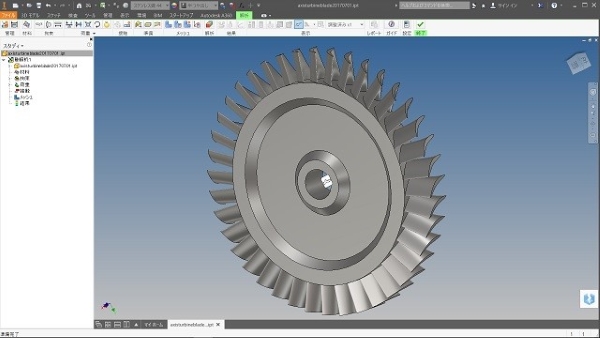

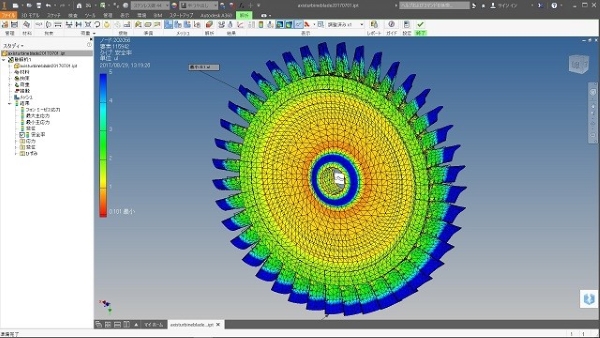

上図は上から順に、モデル形状・強度解析用メッシュ形状・応力の分布図・変位量の分布図・安全率の分布図を示しています。
最大変位量は0.13mm程度ですが、羽根の根元に安全率が低すぎる箇所が出ている事がわかります。それに対処するため、羽根の根元フィレット半径を増やす事になります。
