軸流4段、遠心1段のジェットエンジン用コンプレッサーの流体解析事例です。
これは、圧力比をどのくらいまで上げることが出来るか研究する設計と流体性能解析を目的としています。

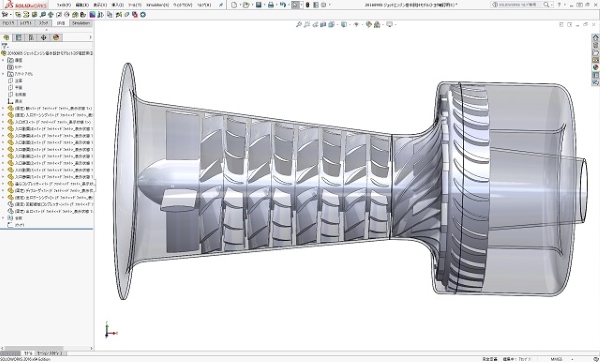

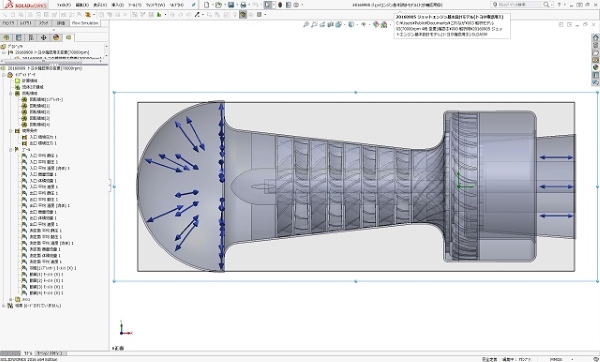

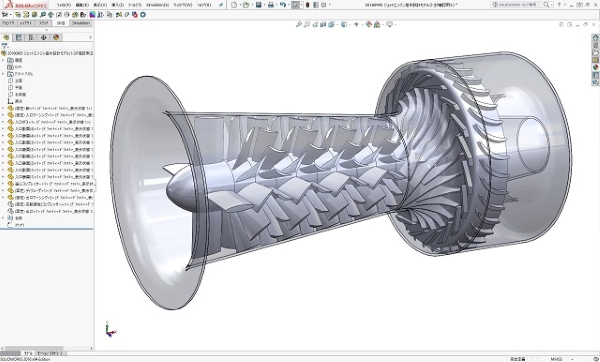

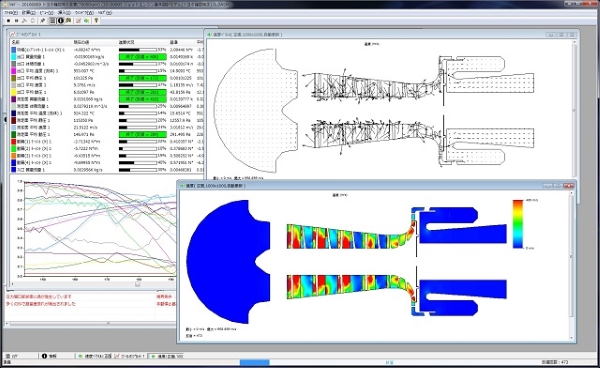

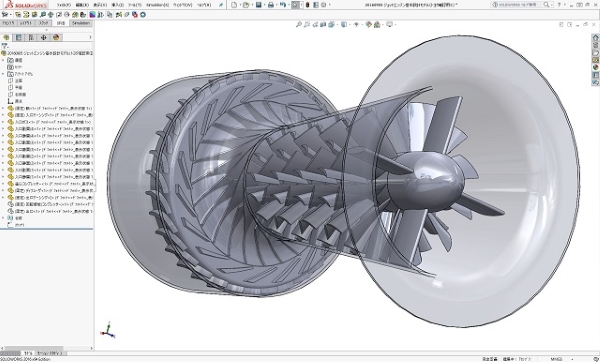

まず解析モデルを作成し、解析ソフトで解析条件の設定を行って、計算を始めます。

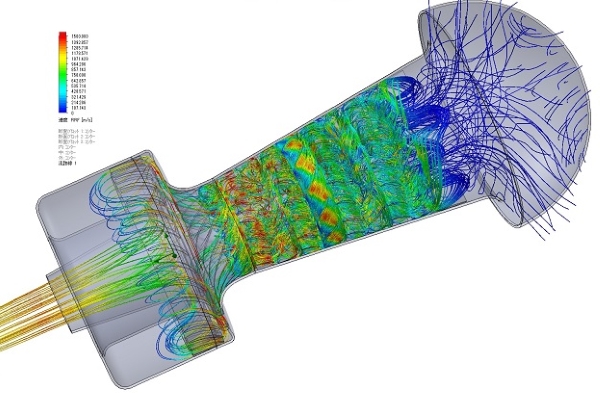

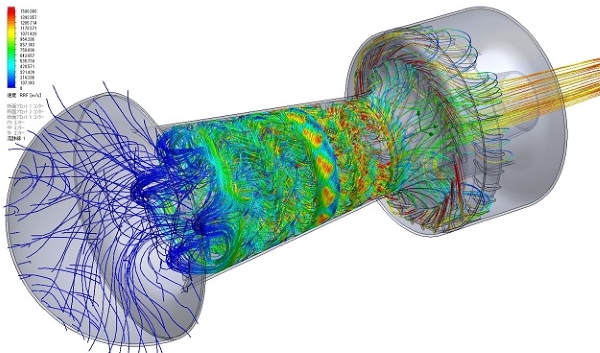

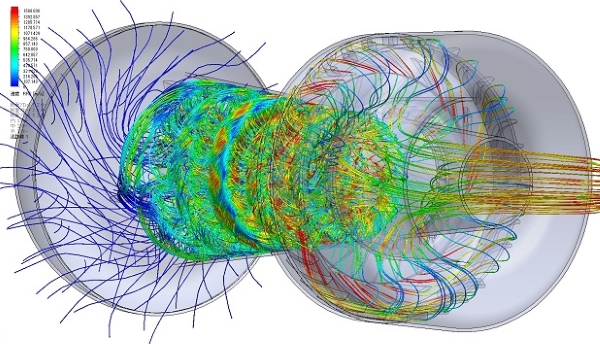

上図の結果では、低流量側の設定で解析を進めたものなので、充分に流れがコンプレッサー内を流れず、流れに停滞部が沢山あることがわかります。
