斜流コンプレッサー 流れ解析

斜流コンプレッサー

斜流コンプレッサー

斜流コンプレッサー

斜流コンプレッサー

斜流コンプレッサー

斜流コンプレッサー

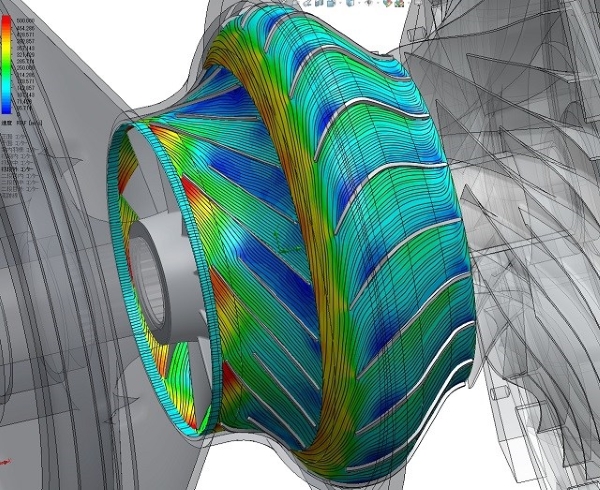

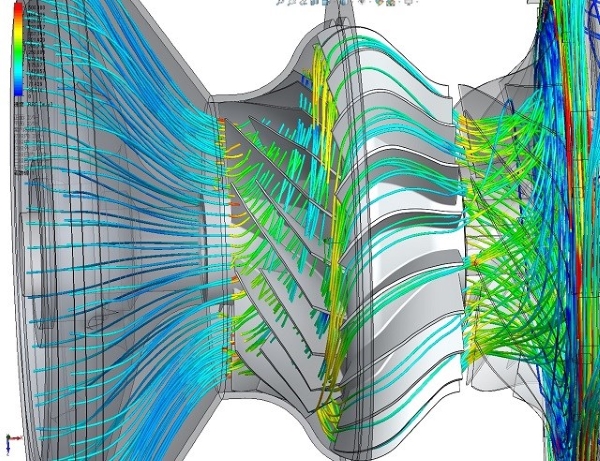

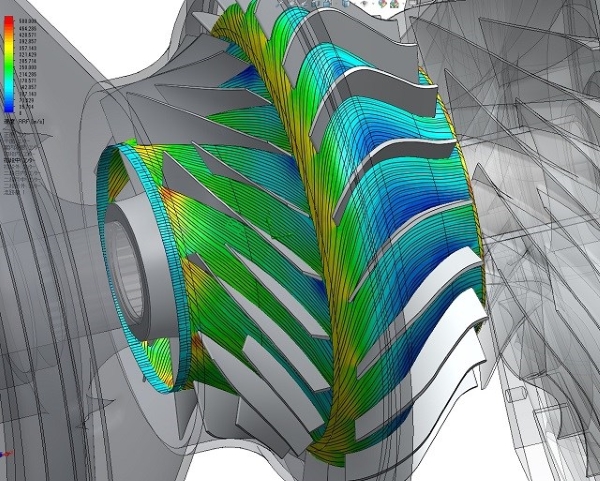

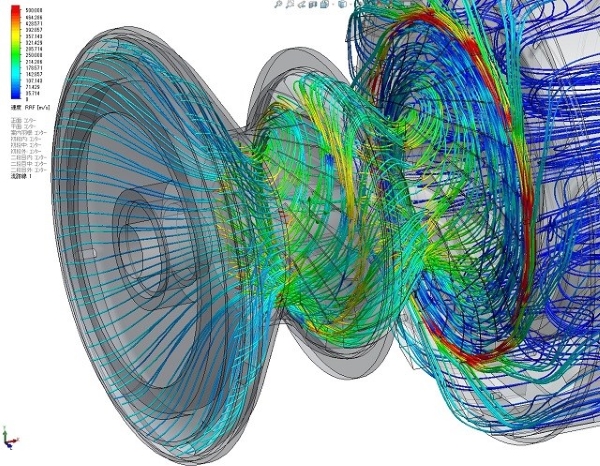

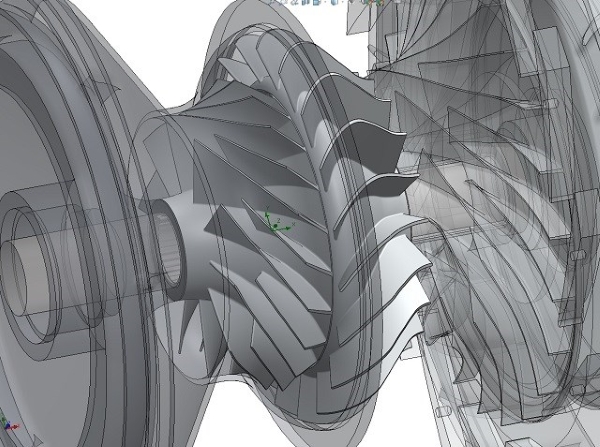

斜流コンプレッサーを設計している途中の過程で行う流れ解析による流れ状態の把握図です。
この斜流コンプレッサーの圧力比は3程度になりますので、ガスタービンを小型で性能の良いものに出来る重要部品設計です。
斜流コンプレッサーの設計進行中の形状による流れ解析結果なので、特にインペラ出口にある静翼が流れに適した形状となっておらず、流れを阻害して性能を下げていることが分かります。
インペラでも相対速度入口角度や中間羽根入口角度など修正すべき点も分かり、効率がかなり改善できる余地がある部分をはっきりと捉えることが出来ます。
